PRODUCTS

製品情報

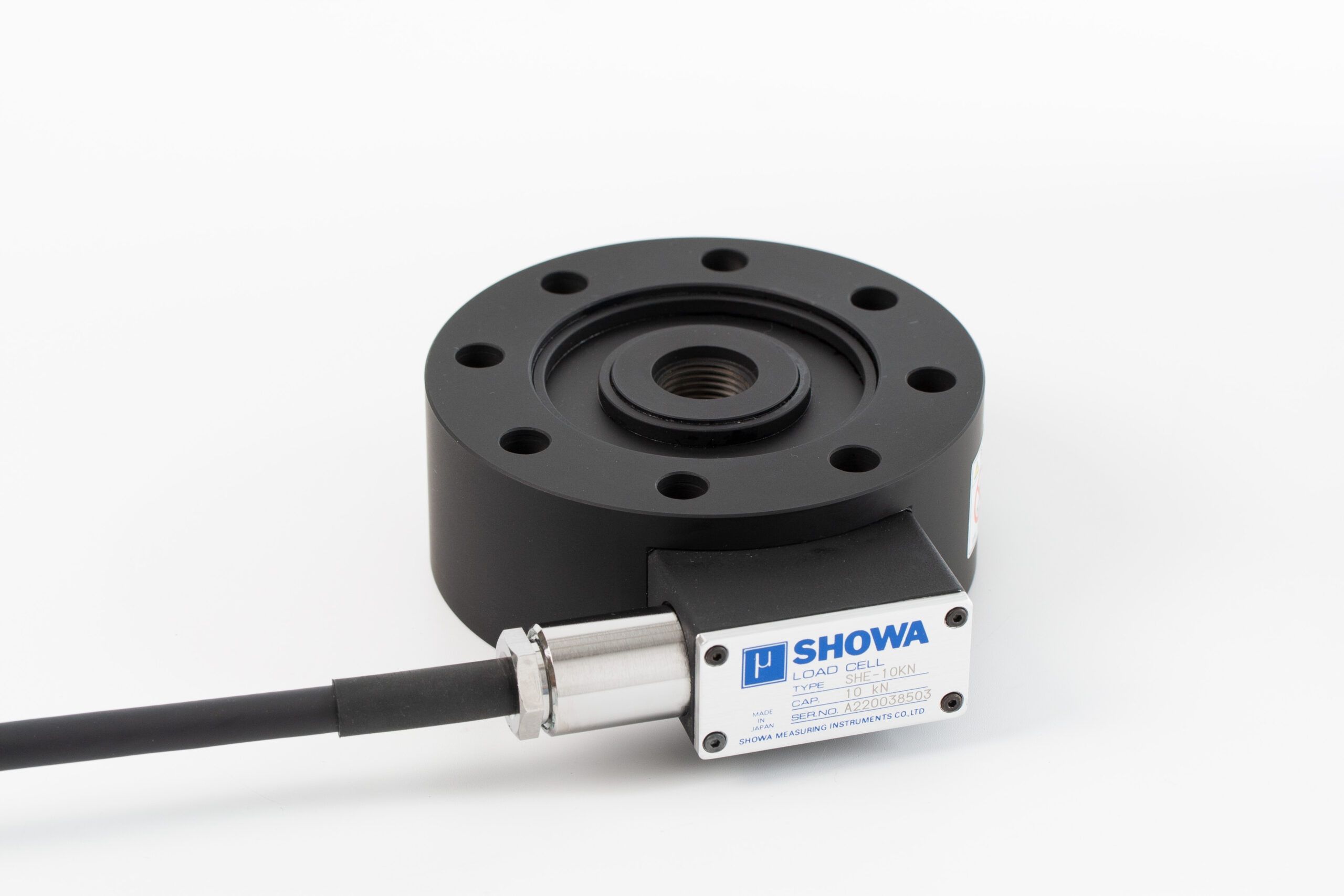

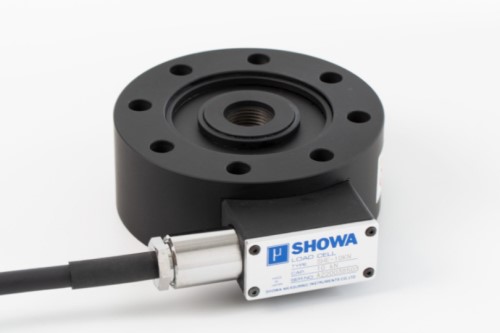

SHE

特長・用途
  • 広範囲な定格容量に対応(5 kN~1 MN)
  • 取付の自由度が高く使い易い
  • 耐偏芯特性と耐疲労特性に優れている
  • 疲労試験機、産業機械等に広く利用されている
  • 精度クラス:0.05 %(一部定格を除く)

型式・外観寸法

型式名と定格容量・寸法(単位:mm)・固有振動数・質量

型式名定格容量ABCDE(H7)FGH7JKLMN固有振動数質量
SHE-5KN5 kN4010565352013772550M18×1.5858-Φ93.5 kHz2.2 kg
SHE-10KN10 kN4010565352013772550M18×1.5858-Φ95.0 kHz2.2 kg
SHE-20KN20 kN4010565352013772550M18×1.5858-Φ97.6 kHz2.2 kg
SHE-50KN50 kN5012074402614862550M24×1.5958-Φ118.8 kHz3.7 kg
SHE-100KN100 kN65160100604015108.53055M36×21308-Φ187.0 kHz8.5 kg
SHE-200KN200 kN80220140805515140.53055M50×21808-Φ265.6 kHz20 kg
SHE-500KN*500 kN1003302001359027203.54070M85×22658-Φ335.9 kHz54 kg
SHE-1MN*1 MN140460280190115272704070M110×337016-Φ333.3 kHz150 kg

※未記載の項目確認は取扱説明書又は当社までお問い合わせください。
※*記号の製品は受注生産です。

仕様・規格

許容過負荷150 %R.C.
定格出力2 mV/V±1 %
直線性0.05 %R.O.(5 kN~200 kN)
 0.15 %R.O.(500 kN,1 MN)
ヒステリシス0.1 %R.O.(5 kN~200 kN)
 0.15 %R.O.(500 kN,1 MN)
繰り返し性0.03 %R.O.(5 kN~200 kN)
 0.1%R.O.(500kN,1MN)
推奨印加電圧12 V 以内
許容印加電圧20 V
入力抵抗350 Ω
出力抵抗350 Ω
温度補償範囲-10~60 ℃
許容温度範囲-30~80 ℃
零点の温度特性0.005 %R.O./℃
出力の温度特性0.01 %/℃
ケーブルΦ8 mm-4芯シールドケーブル5 m、先端コネクタ付
コネクタPRC03-12A10-7M
