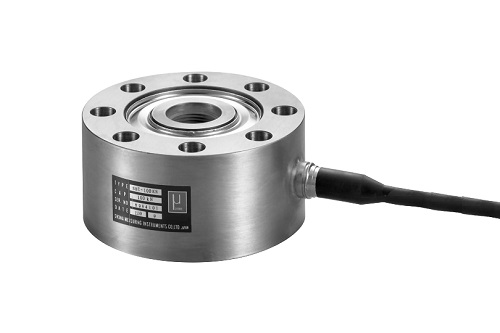

SHE-UA
-
特長・用途
- 完全防水対応（JIS C 0920 7等級／防浸型）
- オールステンレス製
- 取付の自由度が高く使い易い
- 耐偏芯特性と耐疲労特性に優れている
型式・外観寸法
型式名と定格容量・寸法（単位：mm）・固有振動数・質量
| 型式名 | 定格容量 | A | B | C | D | E(H7) | F | G | H | J | K | L | 固有振動数 | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SHE-5KNUA | 5 kN | 40 | 105 | 65 | 35 | 20 | 1 | 3 | 111 | M18×1.5 | 85 | 8-Φ9 | 3.5 kHz | 2.0 kg |
| SHE-10KNUA | 10 kN | 40 | 105 | 65 | 35 | 20 | 1 | 3 | 111 | M18×1.5 | 85 | 8-Φ9 | 5.0 kHz | 2.0 kg |
| SHE-20KNUA | 20 kN | 40 | 105 | 65 | 35 | 20 | 1 | 3 | 111 | M18×1.5 | 85 | 8-Φ9 | 7.6 kHz | 2.0 kg |
| SHE-50KNUA | 50 kN | 50 | 120 | 74 | 40 | 26 | 1 | 4 | 120 | M24×1.5 | 95 | 8-Φ11 | 8.8 kHz | 3.5 kg |
| SHE-100KNUA | 100 kN | 65 | 160 | 100 | 60 | 40 | 1 | 5 | 140 | M36×2 | 140 | 8-Φ18 | 7.0 kHz | 8.3 kg |
| SHE-200KNUA | 200 kN | 80 | 220 | 140 | 80 | 55 | 1 | 5 | 170 | M50×2 | 180 | 8-Φ26 | 5.6 kHz | 18 kg |
※全て受注生産品です。
仕様・規格
| 許容過負荷 | 150 ％R.C. |
|---|---|
| 定格出力 | 2 mV/V±1 ％ |
| 直線性 | 0.05 %R.O. |
| ヒステリシス | 0.1 %R.O. |
| 繰り返し性 | 0.05 %R.O. |
| 推奨印加電圧 | 12 V 以内 |
| 許容印加電圧 | 20 V |
| 入力抵抗 | 350 Ω |
| 出力抵抗 | 350 Ω |
| 温度補償範囲 | －10～60 ℃ |
| 許容温度範囲 | －30～80 ℃ |
| 零点の温度特性 | 0.005 %R.O./℃ |
| 出力の温度特性 | 0.01 %/℃ |
| ケーブル | Φ8.5 mm-4芯シールドケーブル5 ｍ、先端むき出し |
