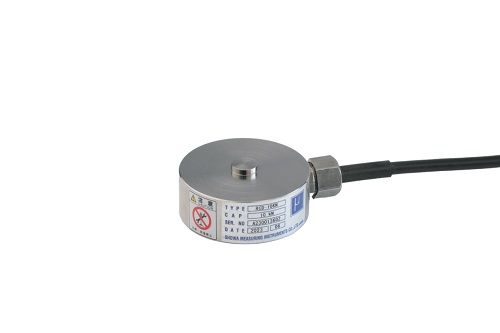

RCD

特長・用途

オールステンレス製
不活性ガス封入、密閉構造
小型・軽量
精度クラス：0.15 %

型式・外観寸法

型式名と定格容量・寸法（単位：mm）・固有振動数・質量

型式名	定格容量	A	B	C	D	E	F	G	H	J	固有振動数	質　量
RCD-500N	500 N	25	60	22	12	SR50	36	45	42	M5深6	3.6 kHz	0.7 kg
RCD-1KN	1 kN	25	60	22	12	SR50	36	45	42	M5深6	5.4 kHz	0.7 kg
RCD-2KN	2 kN	25	60	22	12	SR50	36	45	42	M5深6	7.8 kHz	0.7 kg
RCD-5KN	5 kN	25	60	22	12	SR50	36	45	42	M5深6	13 kHz	0.7 kg
RCD-10KN	10 kN	25	60	22	12	SR50	36	45	42	M5深6	16 kHz	0.8 kg
RCD-20KN	20 kN	25	60	22	12	SR50	36	45	42	M5深6	23 kHz	0.8 kg
RCD-50KN	50 kN	40	100	35	24	SR70	65	80	80	M8深15	7.7 kHz	1.8 kg
RCD-100KN	100 kN	40	100	35	24	SR70	65	80	80	M8深15	11 kHz	1.8 kg
RCD-200KN	200 kN	45	120	40	33	SR100	73	90	90	M8深15	5 kHz	3.1 kg

※質量はケーブルを含みません。
※未記載の項目確認は取扱説明書又は当社までお問い合わせください。

仕様・規格

許容過負荷	150 %R.C.
定格出力	2 mV/V±1 %
直線性	0.15 %R.O.(500N～20kN)
	0.10 %R.O.(50kN～200kN)
ヒステリシス	0.15 %R.O.
繰り返し性	0.1 %R.O.
推奨印加電圧	12 V 以内
許容印加電圧	20 V
入力抵抗	425 Ω
出力抵抗	350 Ω
温度補償範囲	-10～60 ℃
許容温度範囲	-30～80 ℃
零点の温度影響	0.01 %R.O./℃
出力の温度影響	0.01 %/℃
ケーブル	Φ6 mm 4芯シールドケーブル5 m、先端むき出し(500 N～20 kN)
	Φ8 mm 4芯シールドケーブル5 m、先端むき出し(50 kN～200 kN)
