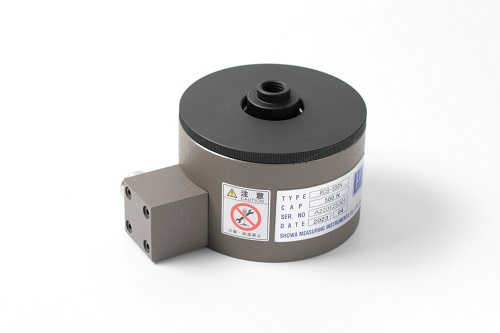

RCB

特長・用途
  • 高信頼、汎用タイプ
  • 材料試験機に最適
  • 豊富な納入実績・ローコスト
  • 広範囲な定格容量(50 N~5 kN)
  • 圧縮用ロードボタン付属
  • 精度クラス:0.15 %

型式・外観寸法

型式名と定格容量・寸法(単位:mm)・固有振動数・質量

型式名定格容量固有振動数質量
RCB-50N50 N0.3 kHz2.0 kg
RCB-100N100 N0.6 kHz2.1 kg
RCB-200N200 N0.9 kHz2.1 kg
RCB-500N500 N1.3 kHz2.1 kg
RCB-1KN1 kN1.9 kHz2.1 kg
RCB-2KN2 kN2.5 kHz2.3 kg
RCB-5KN5 kN4.7 kHz2.3 kg

仕様・規格

許容過負荷150 %R.C.
定格出力1.5 mV/V±1 %
直線性0.15 %R.O.
ヒステリシス0.15 %R.O.
繰り返し性0.1 %R.O.
推奨印加電圧10 V 以内
許容印加電圧15 V
入力抵抗350 Ω
出力抵抗350 Ω
温度補償範囲-10~60 ℃
許容温度範囲-30~80 ℃
零点の温度特性0.01 %R.O./℃
出力の温度特性0.01 %/℃
コネクタレセプタクル/PRC03-21A10-7F
付属ケーブルL-A-5、コネクタの種類と接続を参照
付属アクセサリTBB-12

注)このタイプのロードセルは圧縮検定のみデータが添付されますが引張用としてもご利用いただけます。
なお、当社の本機種のバックデータから引張感度と圧縮感度は、ほぼ同じ(0.2 %以内)ですが必要に応じて引張負荷検定を実施可能です(有償)。
