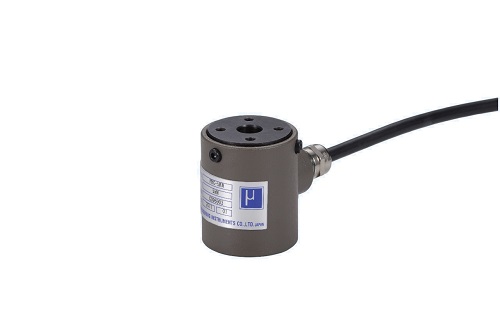

PHC

特長・用途
  • 小型・軽量・電動&油圧プレス荷重管理用
  • 上下フランジ取付のため治具および既設プレス機への装着が容易
  • センターホール型ロードセルのため中空を利用した計測応用が可能

型式・外観寸法

型式名と定格容量・寸法(単位:mm)・固有振動数・質量

型式名定格容量ABCDEFG固有振動数質 量
PHC-5KN5 kN403550124104-M4深88.7 kHz0.3 kg
PHC-10KN10 kN625570244184-M5深85.4 kHz1.0 kg
PHC-20KN20 kN625570244184-M5深87.5 kHz1.0 kg
PHC-30KN30 kN625570244184-M5深89.2 kHz1.0 kg
PHC-50KN50 kN625570244184-M5深811 kHz1.0 kg
PHC-100KN100 kN625580244184-M5深812 kHz1.3 kg
PHC-200KN*200 kN8880100260204-M8深129.6 kHz2.9 kg
PHC-300KN*300 kN1009012027020-4-M8深158.5 kHz4.6 kg
PHC-500KN*500 kN134120150290304-M10深166.6 kHz11 kg

注)取付インロウ部の交差寸法は上下面ともΦFH8,ΦBh7です。但し、ΦFH8寸法は有効5 mmとなります。
※*記号の製品は受注生産です。
※質量はケーブルを含みません。

仕様・規格

許容過負荷120 %R.C.
定格出力1 mV/V±1 %
直線性0.5 %R.O.
ヒステリシス0.5 %R.O.
繰り返し性0.3 %R.O.
推奨印加電圧12 V  以内
許容印加電圧20 V
入力抵抗350 Ω
出力抵抗350 Ω
温度補償範囲-10~70 ℃
許容温度範囲-30~80 ℃
零点の温度影響0.01 %R.O./℃
出力の温度影響0.01 %/℃
ケーブルΦ6 mm-4芯シールドケーブル3 m、先端むき出し
