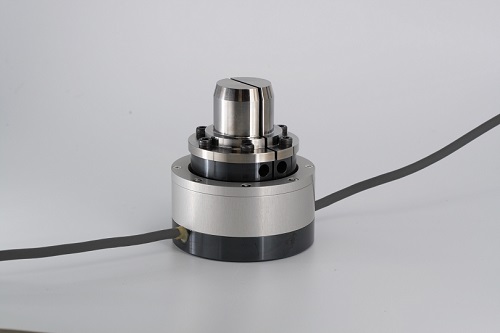

MTF1
-
特長・用途
- オイルシール・Ｏリング等の緊迫力を測定
- 測定子が交換式となっており、各寸法に対応可能
- カスタマイズにて大径寸法用、又は高低容量の緊迫力測定にも対応可能
型式・外観寸法
形式名・定格容量・質量
| 形式名 | 定格容量 | 質量 | 分割・出力数 |
|---|---|---|---|
| MTF1-100NA | 100 N | 520 g | 2分割1出力 |
| MTF1-200NA | 200 N | 520 g | 2分割1出力 |
| MTF4-2KNA | 2 kN | 6.2 kg | 4分割4出力 |
| MTF4-4KNA | 4 kN | 6.2 kg | 4分割4出力 |
※質量はケーブルを含みません。
※２分割２出力、４分割４出力も製作可能です。
※全て受注生産品です。
仕様・規格
| 許容過負荷 | 150 %RC |
|---|---|
| 定格出力 | 1 mV/V±5 % |
| 直線性 | 0.1 %RO |
| ヒステリシス | 0.1 %RO |
| 繰り返し性 | 0.05 %RO |
| 推奨印加電圧 | 10 V 以内 |
| 許容印加電圧 | 15 V 以内 |
| 入力抵抗 | 350 Ω |
| 出力抵抗 | 350 Ω |
| 温度補償範囲 | 0～60 ℃ |
| 許容温度範囲 | -20～80 ℃ |
| 零点の温度影響 | 0.02 %RO/℃ |
| 出力の温度影響 | 0.02 %/℃ |
| ケーブル | MTF1型 Φ 4 mm-4芯シールド2 ｍ、先端コネクタ付 |
| MTF4型 Φ 6 mm-4芯シールド2 ｍ、先端コネクタ付 | |
| コネクタ | PRC03-12A10-7M |
