圧力計

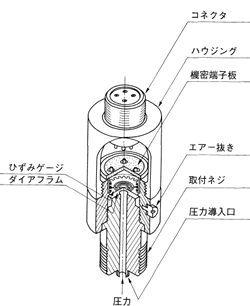

- ひずみゲージ式圧力変換器は、水・油・気体等の圧力を電気量に変換するセンサーとしてロードセルと同様に広く圧力の計測・制御手段として利用されています。圧力検出部は受感部として主にダイヤフラム弾性体を利用しており、圧力導入管方式と直接受感するフラッシュダイヤフラムに大別することが出来ます。ひずみゲージ式は他の検出方法の圧力センサーに比べ、高精度・高安定性・高応答性に優れておりその特性を生かして油圧式試験機では高精度な力の検出手段として広く利用されています。その他、高温用 (max.150 ℃)・耐振用等の特殊な用途にも対応可能なことが大きな特長といえます。また、圧力測定のアプリケーションとして、圧力は単位面積あたりの力で定義されることから「力」の同意語として扱う場合があります。例えば、加圧ローラ等のゴム系弾性体における接触圧分布をを測定する場合は、微小な面積に対する力を検出することで圧力の分布を確認することも可能です。
-
圧力変換器の種類
| 製品画像 | タイプ | 構造・特長 | 定格範囲 | 直線性(%RO) | 定格出力(mV/V) | 使用温度(℃) |
|---|---|---|---|---|---|---|
 |

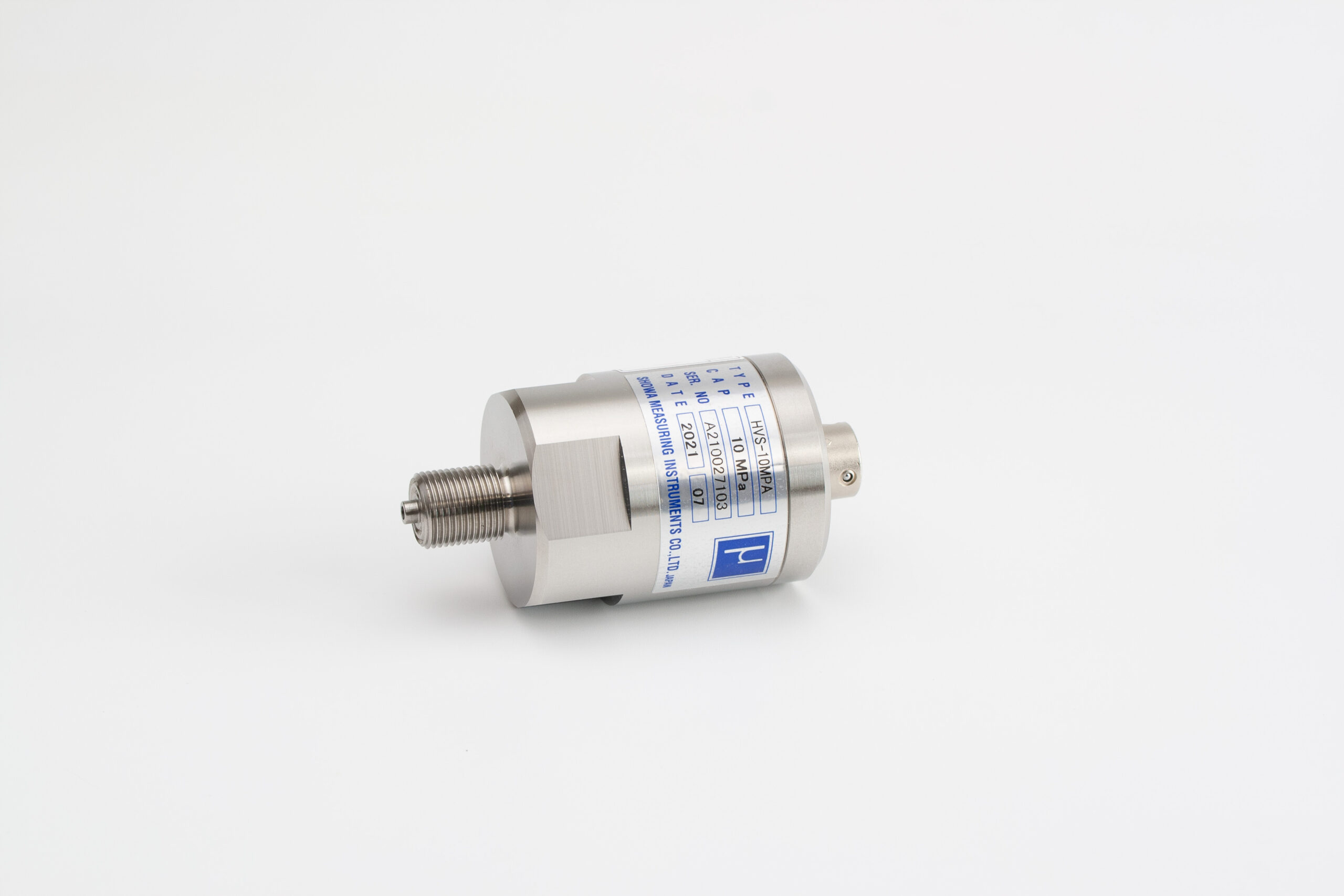

HVS | 圧力導入型・高精度・高安定・汎用 | 0.5,..50 MPa | 0.15,0.3 | 1.0,1.5±1 % | －10～60 |
 |

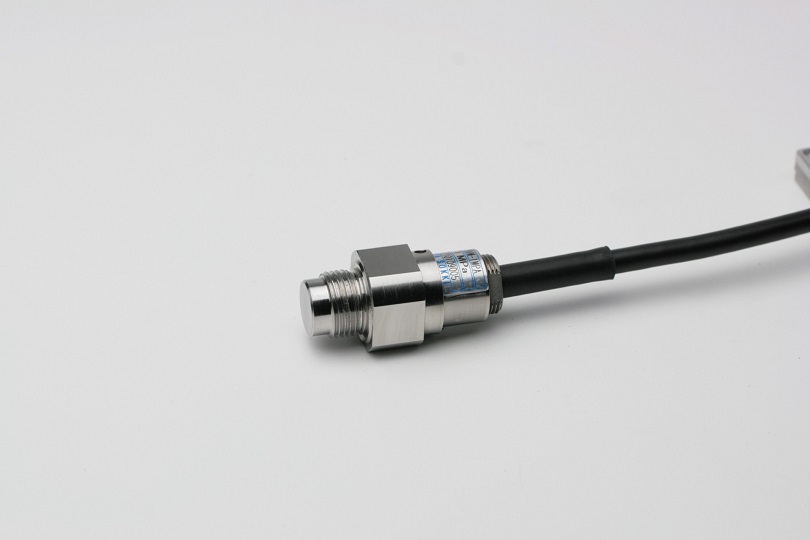

HVM | フラッシュダイヤフラム型・高応答・汎用 | 1,..50 MPa | 0.5 | 1.0,1.5±20 % | －10～60 |
 |

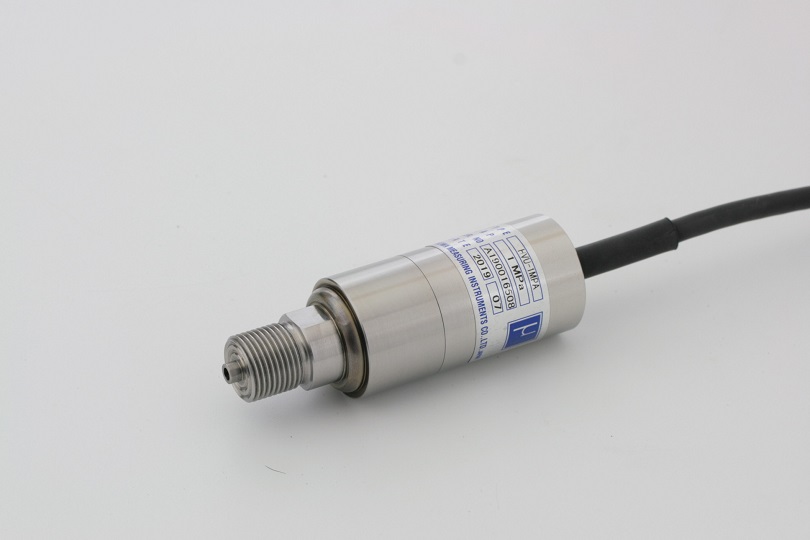

HVU | 圧力導入型・高安定・汎用 | 1,..50 MPa | 0.3,0.5 | 1.5,2.0±1 % | －10～60 |
 |

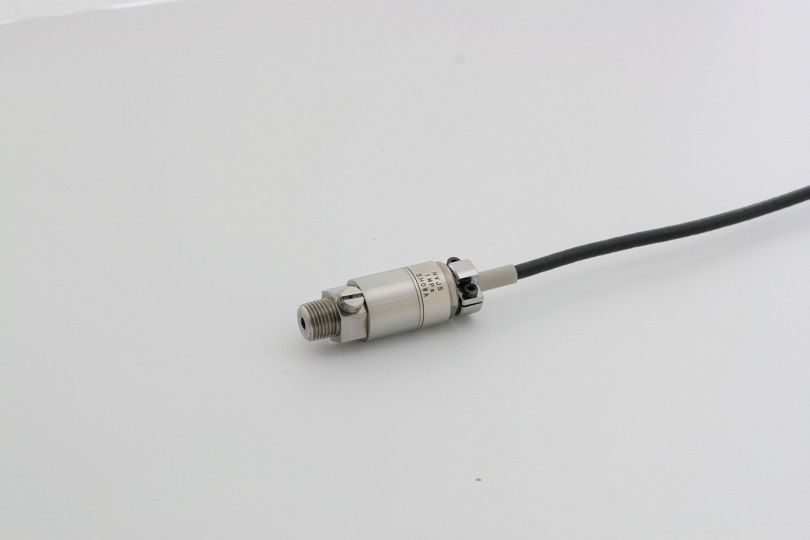

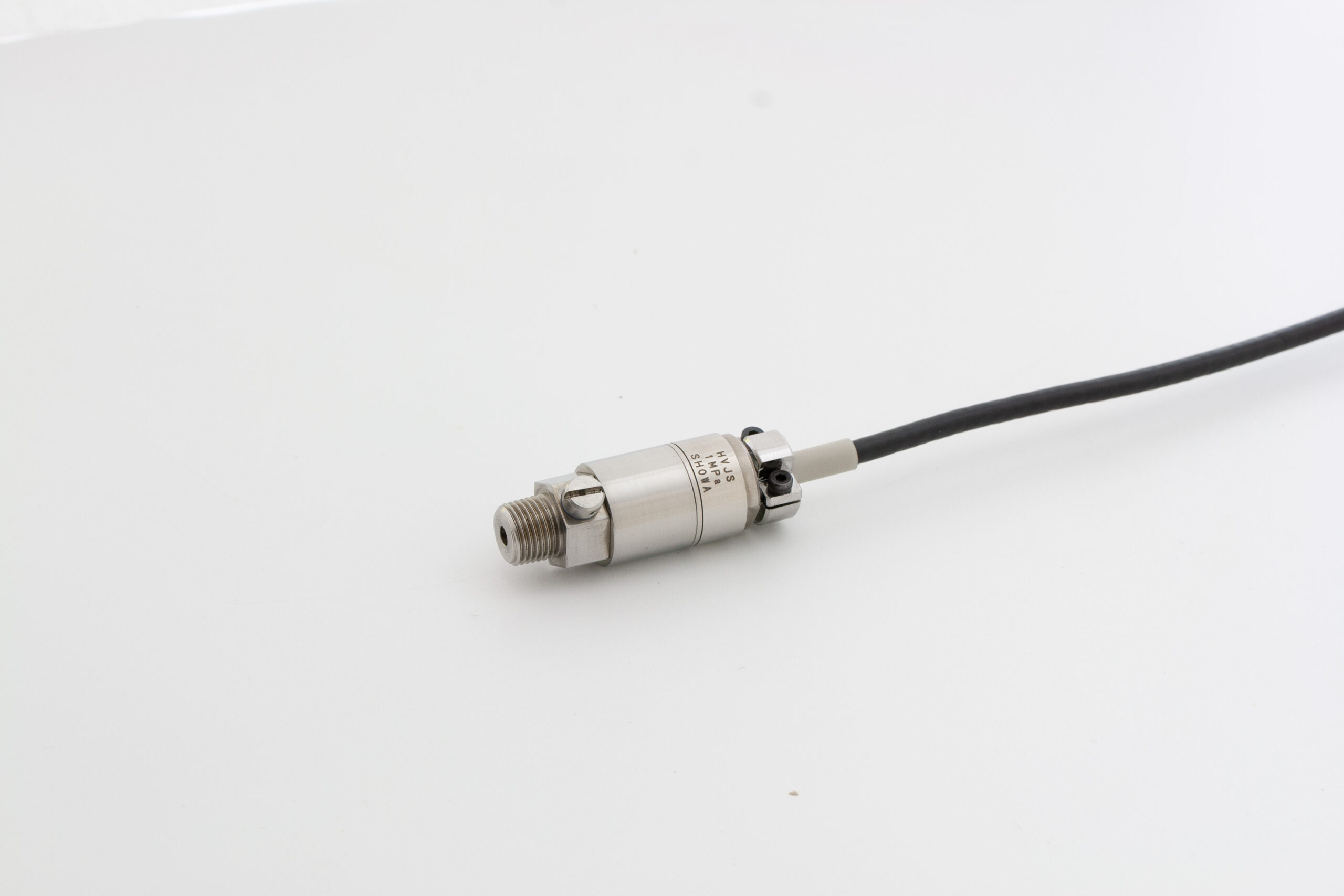

HVJS | 圧力導入型・小型・軽量・高温対応・汎用 | 1,..50 MPa | 0.5 | 1.0,1.5±20 % | －10～150 |
 |
HVJS-JG | 圧力導入型・小型・軽量・高温対応・耐振※1 | 1,..10 MPa | 0.5 | 1.0,1.5±20 % | －10～150 |
 |

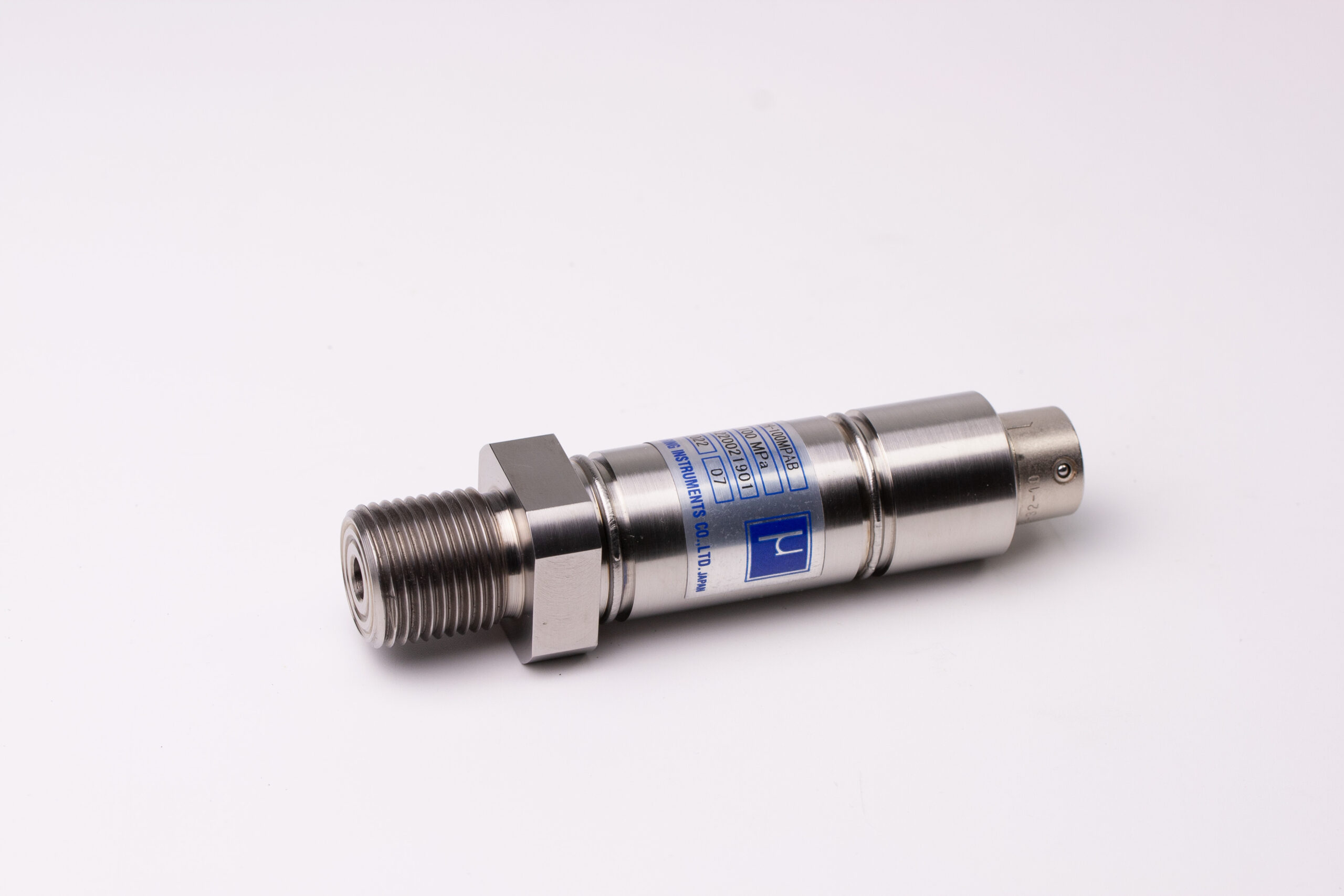

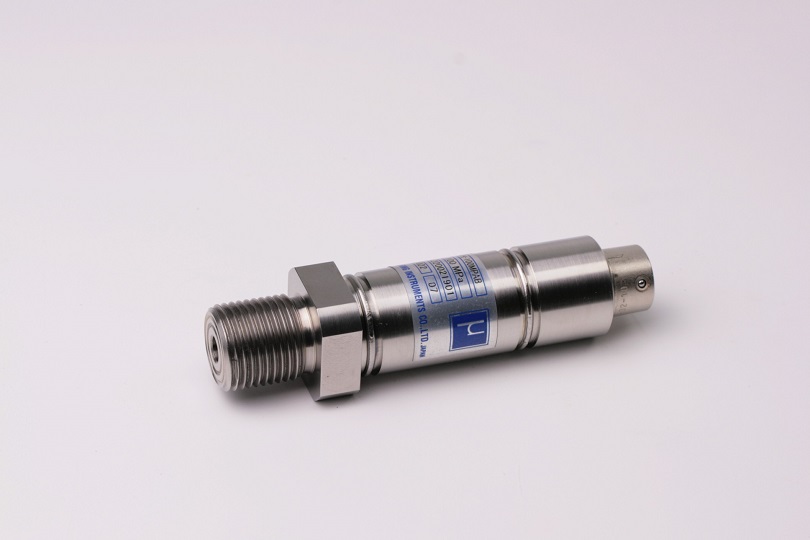

HVH-B | 圧力導入型・高圧測定用・汎用※1 | 50,..200 MPa | 0.3 | 0.5±1 % | －10～60 |
