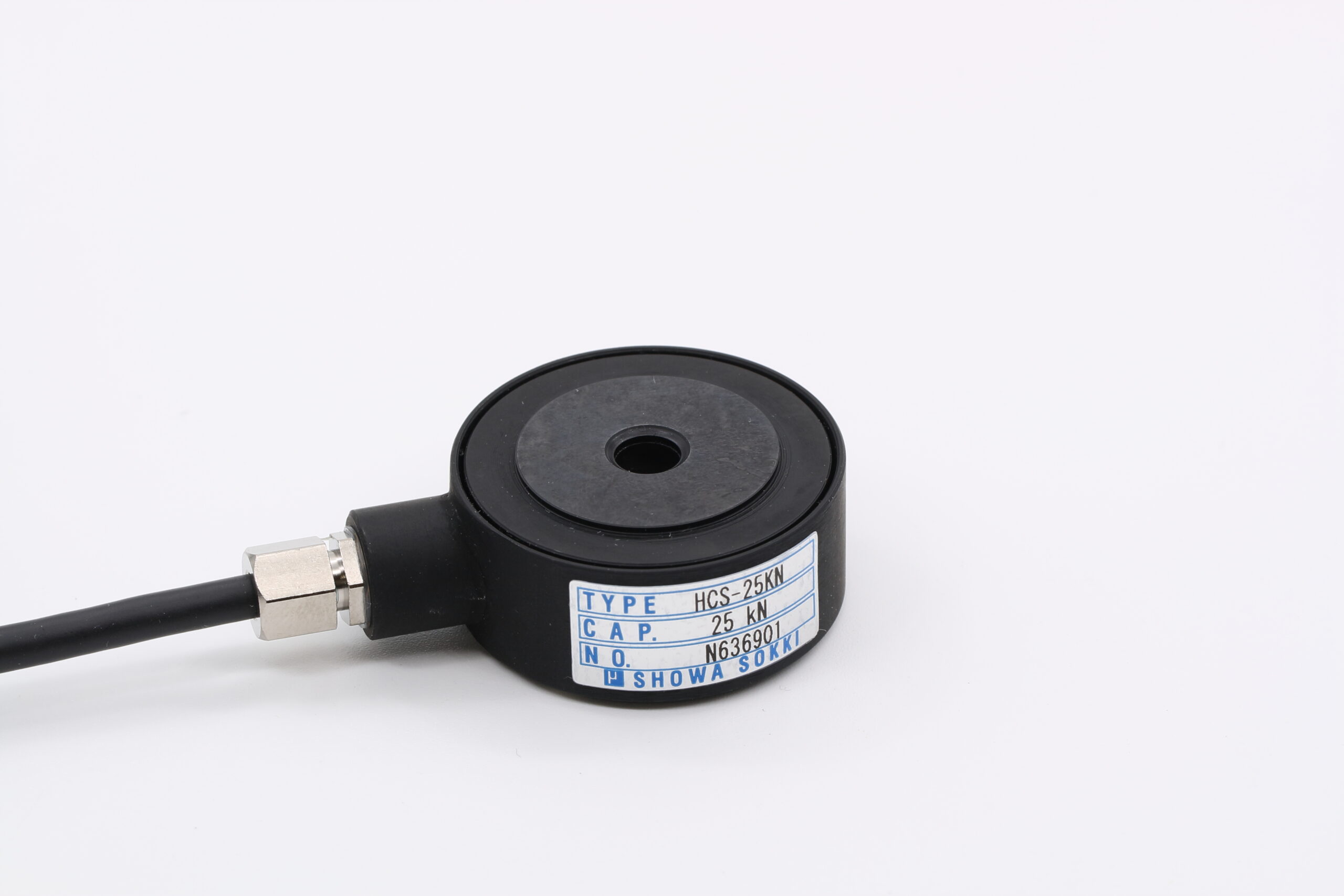

HCS
-
特長・用途
- ネジ緩み計測用超小型ロードセル
- 適用ボルト：M6,M8,M10,M12
- 取付 スペース：φ36、高さ16 mm
- 特注にて低容量のものも製作可能
型式・外観寸法
型式名と定格容量・寸法（単位：mm）・固有振動数・質量
| 型式名 | 定格容量 | A | B | C | D | E | 固有振動数 | 質 量 |
|---|---|---|---|---|---|---|---|---|
| HCS-25KN | 25 kN | 16 | 36 | 24 | 6.1 | 0.5 | 1.3 kHz | 65 g |
| HCS-50KN | 50 kN | 16 | 36 | 24 | 8.1 | 0.5 | 1.8 kHz | 70 g |
| HCS-70KN | 70 kN | 16 | 36 | 24 | 10.1 | 0.5 | 2.0 kHz | 75 g |
| HCS-100KN | 100 kN | 16 | 36 | 24 | 12.1 | 0.5 | 2.3 kHz | 75 g |
※質量はケーブルを含みません。
※全て受注生産品です。
仕様・規格
| 許容過負荷 | 150 %R.C. |
|---|---|
| 定格出力 | 1.5 mV/V±20%(25kN～70kN) |
| 1.8 mV/V±20%(100kN) | |
| 直線性 | 3 %R.O. |
| ヒステリシス | 3 %R.O. |
| 繰り返し性 | 2 %R.O. |
| 推奨印加電圧 | 10 V 以内 |
| 許容印加電圧 | 15 V |
| 入力抵抗 | 350 Ω |
| 出力抵抗 | 350 Ω |
| 温度補償範囲 | -10～60 ℃ |
| 許容温度範囲 | -30～80 ℃ |
| 零点の温度影響 | 0.01 %R.O./℃ |
| 出力の温度影響 | 0.03 %/℃ |
| ケーブル | Φ4 mm-4芯シールドケーブル3 ｍ、先端コネクタ付 |
| コネクタ | PRC03-12A10-7M |
