TQP

特長・用途

静的から動的トルクの測定が可能
曲げやスラストの影響が少ない高精度計測が可能
広範囲な定格容量（5 N•m～20 kN•m）
スリップリング摩耗点検・清掃が容易
駆動及び負荷側を規定により取付が容易

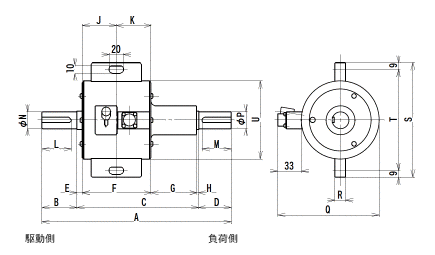

型式・外観寸法

形式名と定格・寸法（単位：mm）・最高回転数・質量

形式名	定格容量	A	C	F	L/M	N/P(h7)	U	S	キー寸法(b×h)	最高回転数	質量
TQP-5NB	5 N•m	268	173	95	35	20	107	157	5×5	7500 rpm	2.9 kg
TQP-10NB	10 N•m	268	173	95	35	20	107	157	5×5	7500 rpm	2.9 kg
TQP-20NB	20 N•m	268	173	95	35	20	107	157	5×5	7500 rpm	2.9 kg
TQP-50NB	50 N•m	260	167	95	40	23	107	157	7×7	7500 rpm	3.0 kg
TQP-100NB	100 N•m	260	167	95	40	23	107	157	7×7	7500 rpm	3.0 kg
TQP-200NB	200 N•m	300	175	105	50	38	107	157	10×8	5500 rpm	5.0 kg
TQP-500NB	500 N•m	300	175	105	50	38	107	157	10×8	5500 rpm	5.0 kg
TQP-1KNB	1 KN•m	385	191	114	80	63	135	179	18×12	3500 rpm	14 kg
TQP-2KNB	2 KN•m	385	191	114	80	63	135	179	18×12	3500 rpm	14 kg
TQP-5KNB	5 KN•m	500	219	129	115	90	172	216	24×16	2500 rpm	36 kg
TQP-10KNB	10 KN•m	500	219	129	115	90	172	216	24×16	2500 rpm	36 kg
TQP-20KNB	20 KN•m	680	254	139	160	115	210	251	32×20	2000 rpm	65 kg

※本製品は全て受注生産品です。（納期：30～45日）
※一覧表は一部の寸法／記号を省略しております。～詳細は取説ダウンロードにてご確認下さい～

仕様・規格

許容過負荷	120 %R.C.
定格出力	0.5 mV/V±1 %(5 N•m～20 N•m)
	1 mV/V±1 %(50 N•m)
	1.5 mV/V±1 %(100 N•m～20 kN•m)
直線性	0.3 %R.O.
ヒステリシス	0.3 %R.O.
繰り返し性	0.2 %R.O.
推奨印加電圧	8 V 以内
許容印加電圧	10 V
入力抵抗	350 Ω
出力抵抗	350 Ω
補償温度範囲	-10～60 ℃
許容温度範囲	-30～80 ℃
零点の温度影響	0.01 %R.O./℃
出力の温度影響	0.01 %R.O./℃
コネクタ	レセプタクル／PRC03-21A10-7F
付属ケーブル	L-A-5、コネクタの種類と接続を参照
