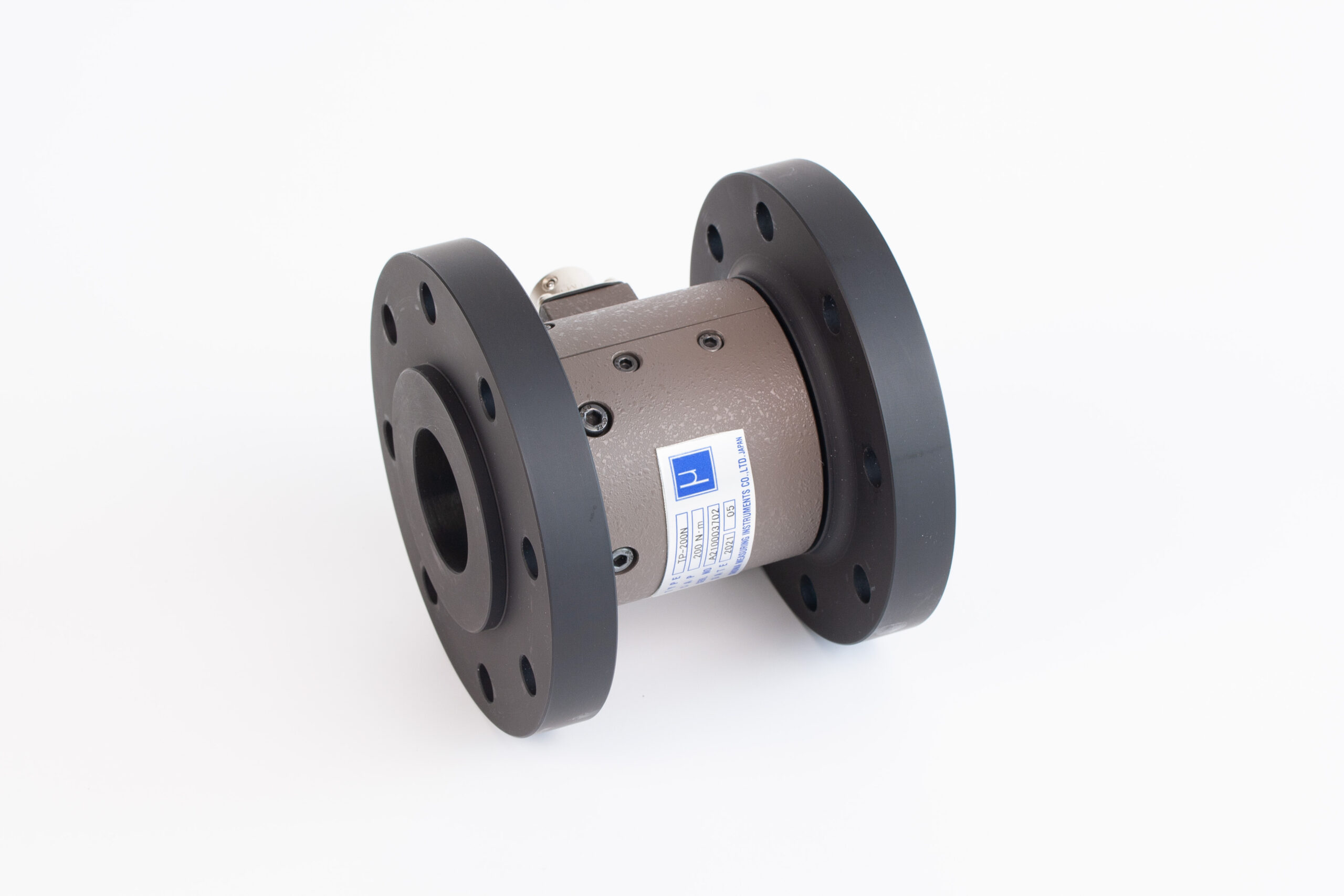

TP

特長・用途

静的から動的トルクの測定が可能
機械的捩り角が小さく（約 0.1゜、約 0.2゜／5 kN•m以上）・高精度
広範囲な定格容量（50 N•m～20 kN•m）
用途：材料試験機・検査機器等
ディスク形のカスタム設計・製作可能

型式・外観寸法

形式名と定格・寸法（単位：mm）・質量

形式名	定格容量	A	B	C	D	E	F	G/H	J	K	L	質量
TP-50N	50 N•m	99	65	15	4	5	110	60	65	90	8-Φ9	2.9 kg
TP-100N	100 N•m	99	65	15	4	5	110	60	65	90	8-Φ9	2.9 kg
TP-200N	200 N•m	99	65	15	4	5	110	60	65	90	8-Φ9	2.9 kg
TP-500N	500 N•m	119	70	22.5	4	5	135	80	70	110	8-Φ14	6.2 kg
TP-1KN	1 kN•m	119	70	22.5	4	5	135	80	70	110	8-Φ14	6.2 kg
TP-2KN*	2 kN•m	154	95	27.5	4	5	185	110	89	155	8-Φ18	13 kg
TP-5KN*	5 kN•m	199	125	35	4	5	215	125	101	180	12-Φ18	25 kg
TP-10KN*	10 KN•m	239	155	40	4	5	270	160	114	230	12-Φ22	45 kg
TP-20KN*	20 KN•m	339	225	55	4	5	340	210	160	280	12-Φ33	97 kg

※*記号の製品は受注生産品です。
※G/H の公差寸法はそれぞれ”g6/H7″となります。
※その他の仕様は取説ダウンロードにてご確認下さい。

仕様・規格

許容過負荷	150 %R.C.
定格出力	1.0 mV/V±1 %
直線性	0.2 %R.O.
ヒステリシス	0.2 %R.O.
繰り返し性	0.1 %R.O.
推奨印加電圧	12 V 以内
許容印加電圧	20 V
入力抵抗	350 Ω
出力抵抗	350 Ω
補償温度範囲	-10～60 ℃
許容温度範囲	-30～80 ℃
零点の温度影響	0.01 %R.O./℃
出力の温度影響	0.01 %R.O./℃
コネクタ	レセプタクル／PRC03-21A10-7F
付属ケーブル	L-A-5、コネクタの種類と接続を参照
